产品介绍:

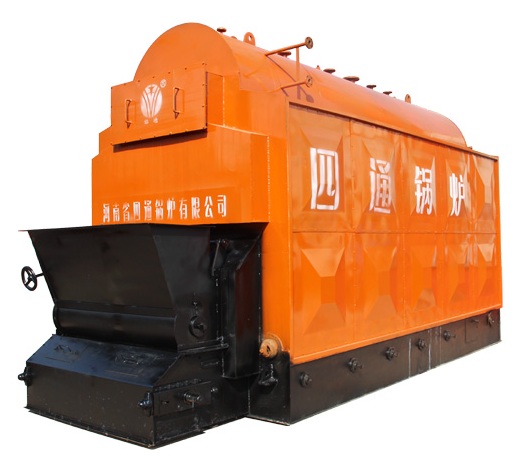

河南省四通锅炉有限公司生产制造的DZL单锅筒纵置式链条炉排生物质锅炉采用拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性结构,取消了管板区的拉撑件,减少了应力。管板内烟管由两回程改回单回程,解决了管板裂纹的难题。
锅筒下部由于布置了升管排,消除了锅筒底部的死水区,使泥渣不易沉积,锅筒高温区能良好的冷却,预防了锅炉下部鼓包。该锅炉采用高效传热螺纹烟管,获得强化传热效果,达到锅炉升温、升压快的特点,提高了锅炉的热效率。
DZL单锅筒纵置式链条炉排生物质锅炉结构紧凑、与同类型锅炉相比较,外形尺寸小,节省锅炉房基建投资。该锅炉采用螺纹烟管强化传热,提高了传热系数和热效率。由于烟气在管内有扰动作用。烟管内不易积灰,起到自清扫作用。独特的双层二次风设计,改善了生物质燃料着火条件,采用独立风室,达到了合理布风,使炉膛内形成一个有利于燃烧的空气动力场,使得燃烧温度高、燃烧效率高。
四通锅炉产品性能优势
(1)可实现模拟控速燃烧,不会产生爆燃。
(2)通过调整控制二次风量,可控制燃烧引燃速度。
(3)前后拱布置二次风,保证颗粒分解后的飞灰二次燃烧,燃烧效率高。
(4)采用鳞片式链条炉排,机械化进料。进料均匀,燃烧稳定,控制方便,具备不易回火,机械清灰方便的特点。
(5)运行稳定,调整方便,出力足。
(6)炉膛内的八字墙、出口烟囱部分均有降尘作用,使锅炉的原始排尘浓度控制在标准以下,保证了锅炉烟尘排放达到国家环保的指标。
河南省四通锅炉有限公司产品技术参数:
项目型号 | DZL1-0.7-T | DZL2-0.7-T | DZL3-1.0-T | DZL4-1.25-T | DZL6-1.25-T | DZL8-1.25-T | DZL10-1.25-T | DZL15-1.25-T | |
额定蒸发量 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | |
额定蒸汽压力(Mpa) | 0.7/1.0/1.25 | 0.7/1.0/1.25 | 1.0/1.25 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
额定蒸汽温度(℃) | 170/184/194 | 170/184/194 | 184/194 | 194/204 | 194/204 | 194/204 | 194/204 | 194/204 | |
额定给水温度(℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 本体 | 36 | 54 | 83.5 | 115 | 186 | 235 | 294 | 354 |
省煤器 | 10.56 | 27.6 | 41.2 | 53 | 87.2 | 99 | 115 | 354 | |
炉排有效面积(㎡) | 2.3 | 2.3 | 4.1 | 4.1 | 5.85 | 7.95 | 10.75 | 11.2 | |
燃料种类 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | 生物质颗粒 | |
锅炉燃料消耗量 | 150 | 300 | 450 | 600 | 750 | 1200 | 1500 | 2300 | |
排烟温度 | 120 | 120 | 120 | 125 | 125 | 125 | 125 | 125 | |
锅炉热效率(%) | 85% | 85% | 85% | 85% | 85% | 85% | 85% | 85% | |
最大运输件重量 | 19 | 25 | 28 | 32 | 43 | 51 | 62 | 95 | |
最大运输件尺寸 | 4500×2000×3200 | 5900×2200×3400 | 6200×2200×3450 | 6700×2400×3450 | 7700×2600×3600 | 8500×2800×4600 | 8900×3200×3400 | 10000×3200×3500 |
